平台简介
微流控芯片技术指把生物、化学和医学分析过程过程的用品制备、反应、分离、检测等基本操作单元集成或基本集成到一块几平方厘米（甚至更小）的芯片上，由微纳通道形成网络，以可控流体贯穿整个系统，是集常规生物或化学实验室的各种功能于一体，可快速完成制备和分析的微型“试验室”，是一种涉及生物、化学、医学、物理、电子、材料与机械多学科交叉的新兴技术。在生物、化学、医学、海洋、环境、食品卫生等领域有着巨大的潜力。微流控芯片技术、信息与系统研究平台配备有千级洁净间，电子材料制备室，微流控芯片与系统实验室，测试分析实验室。平台配有紫外曝光机，等离子沉积仪，等离子清洗仪，高温热处理系统，金属蒸镀仪，凝胶成像系统、倒置显微镜、荧光显微镜、激光拉曼光谱系统等仪器和设备。研究将多种单元技术在微小平台上的灵活组合和大规模集成，并研究将该技术应用于智能探测、海洋生物学、海洋微生物学等领域的研究。
电子（千级）洁净间

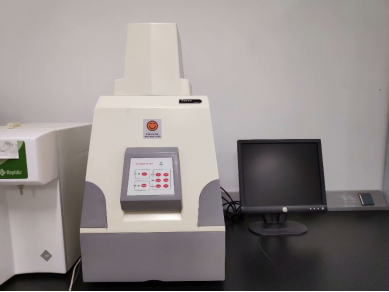

1. 凝胶成像系统
仪器中文名 |
数码凝胶图像分析系统 |
仪器英文名 |
Digital gel image analysis system |
型号 |
Tanon-1600 |
制造商 |
上海天能科技有限公司 |
产地 |
上海 |
购买年份 |
2017 |
仪器负责人 |
韩应宽 |
可对外开放时间 |
每周一、周六 |
安放地点 |
山东大学青岛校区K3楼229 |
所在实验室 |
微流控芯片与系统实验室 |
主要规格 |
无 |
技术指标 |
有效像数：1280x1040 |
功能 |
凝胶成像 |
应用范围 |
琼脂糖凝胶电泳、Western成像 |
主要附件 |
无 |
收费标准 |
50元/小时 |
检测说明 |
不足1h按1h计 |
备注 |
|

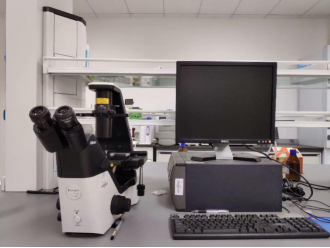

2. 倒置相差显微镜
仪器中文名 |
倒置相差显微镜 |
仪器英文名 |
Inverted phase contrast microscope |
型号 |
Nikon TS2 |
制造商 |
Nikon |
产地 |
日本 |
购买年份 |
2017 |
仪器负责人 |
韩琳 |
可对外开放时间 |
周一至周五全天 |
安放地点 |
山东大学青岛校区K3楼229 |
所在实验室 |
微流控芯片与系统实验室 |
主要规格 |
236 (宽) ×548 (深) ×471 (高) mm |
技术指标 |
型号 |
Ts2 |
观察方式 |
明场，相差，切趾相差，浮雕反差 |
光学系统 |
CFI60 无限远光学系统 |
照明 |
LED透射照明 |
目镜 |
10x（F.O.V.22） |
物镜转盘 |
五孔物镜转盘 |
聚光镜 |
超长工作距离聚光镜（NA 0.3、W.D.75mm） |
浮雕反差观察 |
浮雕反差滑块（安装于聚光镜插槽和目镜筒插槽） |
|
功能 |
用于细胞明场及活细胞观察 |
应用范围 |
显微观察、计数 |
主要附件 |
载物台、相差模块、摄像系统 |
收费标准 |
50元/小时 |
检测说明 |
不足1h按1h计 |
备注 |
|

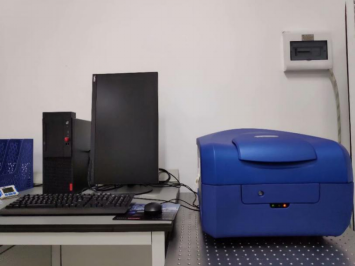

3. GenePix 4400A荧光基因芯片扫描仪
仪器中文名 |
荧光基因芯片扫描仪 |
仪器英文名 |
GenePix Microarray Systems |
型号 |
4400A |
制造商 |
Molecular Devices |
产地 |
美国 |
购买年份 |
2018 |
仪器负责人 |
强乐 |
可对外开放时间 |
周一到周五08:00~12:00 |
安放地点 |
山东大学青岛校区K3楼404 |
所在实验室 |
分析测试平台 |
主要规格 |
400mm×1000mm×30mm |
技术指标 |
1. 2.5μm扫描分辨率；2. 488nm、532nm、594nm、635nm激光器； 3. GenePix Pro微阵列芯片图像分析软件、Acuity微阵列信息数据分析软件。 |
功能 |
自动调节 PMT 增益，可简便、快速对信号强度和通道的平衡进行优化。四色固态激光加16位滤光片组合方式，方便用户进行针对各种荧光探针分子的信号检测，内置激光器都具有自动校正功能，可以检测激光器微小的变动，仪器控制通过 GenePix Pro 软件进行，数据处理可选的 Acuity 微阵列信息分析软件，具有数据库储存能力、群集算法、高级统计学能力和可视化界面。 |
应用范围 |
1.基因芯片技术：DNA基因表达、阵列比较基因组杂交(aCGH)、染色质免疫沉淀(ChIP-on-Chip)、拷贝数变化(CNV)、DNA甲基化、SNP分型、杂交测序、RNAi和microRNA检测、 2.蛋白芯片技术：蛋白质组学、ELISA、抗体芯片、抗原芯片、蛋白-蛋白结合、蛋白-细胞相互作用、组织微阵列、细胞微阵列、碳水化合物微阵列、化合物微阵列、微流控芯片、纳米技术微阵列 |
主要附件 |
16滤光片位置的滤光片轮，4波长激光器 |
收费标准 |
200元/样/通道/样品 |
检测说明 |
样本为标准载玻片大小(25mm×75mm)，必须完全干燥，不足1h按1h计 |
备注 |
|

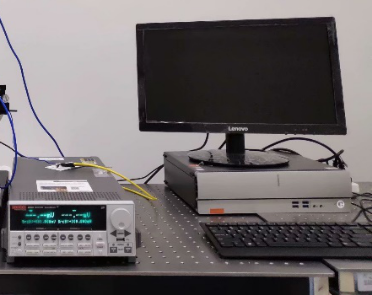

4. 光电测试系统
仪器中文名 |
光电测试系统 |
仪器英文名 |
Photoelectric measurement system |
型号 |
keithley2636B |
制造商 |
吉时利（Keithley）仪器公司 |
产地 |
美国 |
购买年份 |
2018 |
仪器负责人 |
高建委 |
可对外开放时间 |
周一至周五 |
安放地点 |
山东大学青岛校区K3楼404 |
所在实验室 |
分析测试平台 |
主要规格 |
2636B |
技术指标 |
显微镜最大放大倍率100倍 探针座移动精度10微米 电流传输时漏电流到pA级 双通道型号具有60W输出功率（30W/通道） 4象限源/测量具有6位半分辨率 电流最大值/最小值：1.5A直流、10A脉冲/0.1fA 电压最大值/最小值：200V/100nV |
功能 |
用于半导体器件光、电性能分析测量 |
应用范围 |
半导体行业、光电行业、集成电路以及封装的测试。 用于复杂、高速器件的精密电器测量的研发 |
主要附件 |
显微镜、探针座、探针、载物台、计算机、电源、电源线，三同轴转鳄鱼夹线 |
收费标准 |
100元/小时，测光电特性加收100元/样品 |
检测说明 |
不足1h按1h计 |
备注 |
|

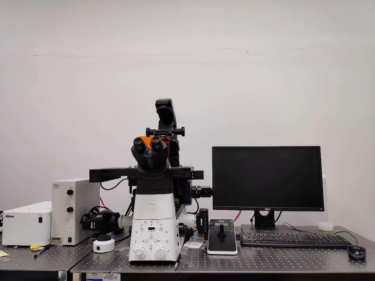

5. Nikon 全自动荧光显微镜
仪器中文名 |
荧光显微镜 |
仪器英文名 |
Invert Fluorescence Microscopy |
型号 |
Ti2-E |
制造商 |
日本尼康公司 |
产地 |
日本 |
购买年份 |
2018年 |
仪器负责人 |
王超 |
可对外开放时间 |
周一到周五8：30-12：00 |
安放地点 |
山东大学青岛校区K3楼404 |
所在实验室 |
分析测试平台 |
主要规格 |
12V100W |
技术指标 |
电动模块控制端口转换；外接液晶触摸控制设备：遥控显微镜各项电动部件；同轴粗微调：精度：0.010μm，行程（电动）：10mm；高精度电动激发转轮，130W长寿命汞灯照明；彩色CCD有效像素≥1500万, 高速拍摄速度≤45fps（1636x1088） |
功能 |
明场相差拍摄，荧光成像功能，全自动荧光扫描，3D动画构建 |
应用范围 |
高清成像、生物荧光信号检测与图像处理 |
主要附件 |
Ri2电动载物台、照明立柱及附件、中心控制器系统、系统配件、显微镜主机 |
收费标准 |
100元/小时 |
检测说明 |
以荧光信号检测为主，高清成像为辅 |
备注 |
|
6. 拉曼增强光谱
仪器中文名 |
显微拉曼光谱仪 |
仪器英文名 |
RENISHAW RAMAN SYSTEM |
型号 |
RENISHAW inVia |
制造商 |
RENISHAW |
产地 |
英国 |
购买年份 |
2018 |
仪器负责人 |
韩应宽 |
可对外开放时间 |
每周四、周五 |
安放地点 |
山东大学青岛校区K3楼404 |
所在实验室 |
分析测试平台 |
主要规格 |
|
技术指标 |
325nm、532nm、633nm、785nm四色激光 |
功能 |
拉曼特征光谱测试与分析，荧光光谱测试与分析 |
应用范围 |
各种非金属材料的拉曼光谱检测 |
主要附件 |
无 |
收费标准 |
单点扫描：60元/样，mapping成像：200/小时 |
检测说明 |
超过10个样品，按照100元/个收费；微区测试：360元/样品； |
备注 |
无 |
7. PCR仪
仪器中文名 |
T100TM热循环仪（梯度PCR仪） |
仪器英文名 |
T100TM Thermal Cycler PCR |
型号 |
T100TM |
制造商 |
Bio-Rad |
产地 |
美国 |
购买年份 |
2016 |
仪器负责人 |
郭鑫 |
可对外开放时间 |
周一至周五全天 |
安放地点 |
山东大学青岛校区K3 229 |
所在实验室 |
微流控芯片与系统实验室 |
主要规格 |
尺寸（宽x深x高）26 x 47 x 23 cm (10 x 18 x 9'') |
技术指标 |
样本容量 |
96 x 0.2 ml试管，0.2 ml联管或1 x 96孔板 |
最大升降温速率，°C/sec |
4 |
平均升降温速率，°C/sec |
2.5 |
温度范围 |
4–100°C |
温度精度 |
±0.5°C设定温度 |
温度均匀性 |
±0.5°C（孔间温度差），在30秒内达到目标温度 |
输入功率 |
220–240 VAC，50–60 Hz；最大670 W |
梯度范围 |
30–100°C |
温度差异范围 |
1–25°C |
|
功能 |
① 使用直观的触摸屏可缩短编程时间 ② 在运行中使用温度梯度优化PCR条件，从而更快地获得良好的结果。 ③ 采用紧凑设计来节省宝贵的工作台空间 ④ 通过个性化文件夹或USB闪存反应程序保存地井井有条 ⑤ 凭借可保护循环仪热电组件的稳固设计获得多年的可靠性能 |
应用范围 |
以检测DNA/RNA为目的的病原体检测、基因分析 |
主要附件 |
96孔热循环器、管支撑环 |
收费标准 |
50元/样品 |
检测说明 |
自备辅助材料 |
备注 |
|
8. 等离子体清洗机
仪器中文名 |
等离子清洗机 |
仪器英文名 |
harrick Plasma cleaner |
型号 |
PDC-002 |
制造商 |
Harrick Plasma,Inc |
产地 |
Ithaca,NY USA |
购买年份 |
2018 |
仪器负责人 |
韩琳 |
可对外开放时间 |
周一至周五 |
安放地点 |
山东大学青岛校区K3楼221 |
所在实验室 |
千级洁净间 |
主要规格 |
清洗舱：长6.5英寸，直径6英寸；舱盖具备铰链和磁力锁，并有一个可视窗口。 整机尺寸：11英寸H×18英寸W×9英寸D |
技术指标 |
|
功能 |
所处理的材料表面带来表面超洁净、杀菌、提高湿润性转变、表面性质改变、提高结合力等处理效果 |
应用范围 |
能处理塑料、生化材料、PDMS、玻璃或金属半导体、陶瓷、复合材料、高分子聚合物等材料 |
主要附件 |
真空泵 |
收费标准 |
50元/run |
检测说明 |
|
备注 |
|
9. 光刻机
仪器中文名 |
单面光刻机 |
仪器英文名 |
photoetching machine |
型号 |
H94-25C |
制造商 |
四川南光真空科技有限公司 |
产地 |
四川省成都市 |
购买年份 |
2018 |
仪器负责人 |
韩琳 |
可对外开放时间 |
周一至周五 |
安放地点 |
山东大学青岛校区K3楼221 |
所在实验室 |
千级洁净间 |
主要规格 |
尺寸：920mm（长）x680mm（宽）x1600mm（高） 重量：约170Kg |
技术指标 |
紫外光中心波长：I线（365nm）；光源：采用LED紫外光源； 曝光范围：  110x110mm；真空度：-0.07MPa～-0.09MPa；套刻精度：
 1um
|
功能 |
主要用于中小规模集成器件芯片、薄膜器件芯片、声表面波器件芯片、光电子器件芯片、微流控器件芯片、光学器件基片的研发和生产 |
应用范围 |
硅片、玻璃片、陶瓷片、宝石片的对准曝光 适合易碎片如砷化镓、磷化铟等基片的对准曝光 |
主要附件 |
A． 主机： a. 5" x 5"、4"x4"、3"x3"版架各1件 b. 真空泵1台 c. 紫外辐照计1台 B． 电气： a. 电磁阀2个 b. 真空用软管15M |
收费标准 |
300元/小时 |
检测说明 |
自备光刻板 |
备注 |
|

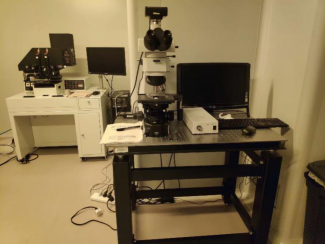

10. 正置偏光显微镜
仪器中文名 |
正置偏光显微镜 |
仪器英文名 |
DIC microscopy |
型号 |
M592E |
制造商 |
尼康 |
产地 |
日本 |
购买年份 |
2018 |
仪器负责人 |
韩琳 |
可对外开放时间 |
周一至周五 |
安放地点 |
山东大学青岛校区K3楼221 |
所在实验室 |
千级洁净间 |
主要规格 |
Bright-field, dark-field, DIC, simplified polarization |
技术指标 |
Field diaphragm: Manual opening range:  1.0mm to
7.8mm(bright-field) Project magnification: 3.2x (on the eyepiece image surface) Full open diameter(for dark-field):  9.2 mm
Aperture diaphragm: Manual opening range: 1.0mm to 8.0mm(bright-field) Project magnification: 1.64x (on the eyepiece image surface) Full open diameter(for dark-field): 8.7 mm |
功能 |
观察样品表面有无污渍 |
应用范围 |
硅片、玻璃片等物品 |
主要附件 |
CCD镜头 |
收费标准 |
50元/小时 |
检测说明 |
|
备注 |
|

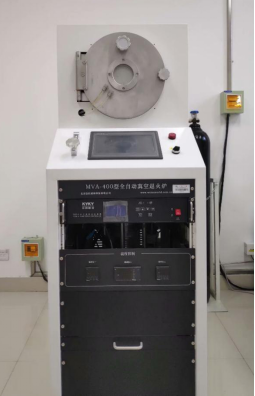

11. 真空退火炉
仪器中文名 |
全自动真空退火炉 |
仪器英文名 |
Automatic vacuum annealing furnace |
型号 |
MVA-400 |
制造商 |
北京创世威纳科技有限公司 |
产地 |
北京 |
购买年份 |
2018 |
仪器负责人 |
韩应宽 |
可对外开放时间 |
每周一到周五 |
安放地点 |
K3 109 |
所在实验室 |
电子材料制备实验室 |
主要规格 |
退火台均匀区100mm*100mm |
技术指标 |
极限真空<5.0E-3Pa，最高温度650℃ |
功能 |
退火，热处理 |
应用范围 |
热处理，高真空退火 |
主要附件 |
无 |
收费标准 |
100元/样 |
检测说明 |
无 |
备注 |
无 |

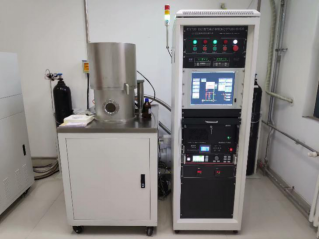

12. 电子束与热阻蒸发镀膜机
仪器中文名 |
电子束与热阻蒸发镀膜机 |
仪器英文名 |
Electron beam and thermal resistance evaporation coating machine |
型号 |
MEB-600 |
制造商 |
北京创世威纳科技有限公司 |
产地 |
北京 |
购买年份 |
2018 |
仪器负责人 |
王彦皓 |
可对外开放时间 |
周一至周五全天 |
安放地点 |
K3楼109 |
所在实验室 |
电子材料制备实验室 |
主要规格 |
|
技术指标 |
真空室规格：600mm×600mm、极限真空：9E-5Pa、蒸发最大功率：3KW、电子束最大功率：10KW、束流：0-1A、坩埚数量：6、工作台转速：0-30rpm |
功能 |
金属镀膜 |
应用范围 |
Au、Al、Ag、Cr、Ni、Ti、Mo、Pt、W |
主要附件 |
机械泵、循环水机、空气压缩机 |
收费标准 |
400元/小时 |
检测说明 |
不足1h按1h计，贵金属材料费另计 |
备注 |
|
13. PECVD
仪器中文名 |
等离子体增强化学气相沉淀系统 |
仪器英文名 |
Plasma enhanced chemical vapor deposition system |
型号 |
PECVD-601 |
制造商 |
北京创世威纳科技有限公司 |
产地 |
北京 |
购买年份 |
2018 |
仪器负责人 |
王彦皓 |
可对外开放时间 |
周一至周五全天 |
安放地点 |
K3楼109 |
所在实验室 |
电子材料制备实验室 |
主要规格 |
|
技术指标 |
极限真空：6.67E-5Pa、沉积速率：0.1-100nm/min、射频电源：13.65MHz，600W、沉积室规格：350mm×300mm |
功能 |
镀膜 |
应用范围 |
Si3N4、SiC、多晶硅 |
主要附件 |
机械泵、循环水机、空气压缩机 |
收费标准 |
400元/小时 |
检测说明 |
|
备注 |
|
14. 超声波细胞粉碎机
仪器中文名 |
超声波细胞粉碎机 |
仪器英文名 |
Ultrasound Cell Crusher |
型号 |
SCIENTZ-IID |
制造商 |
宁波新芝 |
产地 |
中国 |
购买年份 |
2018 |
仪器负责人 |
强乐 |
可对外开放时间 |
周一到周五全天 |
安放地点 |
K3楼229 |
所在实验室 |
微流控芯片与系统实验室 |
主要规格 |
534*295*435mm |
技术指标 |
频率 |
20-25 KHz |
显示方式 |
液晶显示 |
功率 |
650 W（1%-99%） |
随机变幅杆 |
6 mm |
破碎容量 |
0.5-500 ml |
占空比 |
1-99 % |
|
功能 |
利用超声波对样本进行处理 |
应用范围 |
1. 生命科学：对细菌、病毒、孢子及其它细胞结构的裂解、破碎、浸出、萃取动物细胞内DNA、蛋白质的提取、修剪DNA/RNA,染色质免疫沉淀技术。 2. 材料化学：对纳米材料如碳纳米管，石墨硒等材料的分散、均质土壤、岩石样本、有色金属、稀土等颗料物的崩解、乳化、均质、破碎。 3. 另外可用于中草药的分散、萃取。可以用于其他样品的分散化均质及加速反应进程，也适用于化工、医疗、考古、地质、海洋等领域的样品前处理。 |
主要附件 |
变幅杆 |
收费标准 |
50元/样品 |
检测说明 |
不足1h按1h计 |
备注 |
|
